帶式輸送機是化工、煤炭、礦山、糧食等部門廣泛使用的運輸設備,多用于輸送松散密度為0.5t/m3～2.5t/m3的各種粒狀、粉狀的散體物料。在帶式輸送機的轉載處,由于物料的下降會產生很大的粉塵,而且有時候是在戶外進行,會使粉塵產生飛揚,不僅嚴重地污染了環境,而且危害到人體的健康,所以對帶式輸送機轉載處進行粉塵的收集、_是_必要的。
1 除塵系統方案
1.1 除塵方案
由于帶式輸送機多用于輸送散體,粉塵流速較小,且屬于連續粉塵發生源,考慮到結構緊湊、維護方便以及經濟性和除塵效率等多方面的因素,提出以下三種除塵方案:①先通過局部密閉罩收集飛揚的粉塵,再經過旋風除塵器對含塵氣體進行凈化,_后將凈化后的氣體排出。由于旋風除塵器可以分離5μm以上粒徑的粉塵,該方案可用于處理含塵濃度較高,對粉塵的處理要求不高的場合,如糧食加工廠,其系統框圖見圖1。②先通過局部密閉罩收集,再經過靜電旋風除塵器凈化,_后排出。電除塵器對細粉塵的捕集效率可高于99%,且可在高溫或強腐蝕性氣體下操作,用該方案來處理_微粉塵及煙塵中含有腐蝕性氣體的場合是非常經濟、實用的。如中小型工業窯爐和民用鍋爐的煙氣排放等。③先經過局部密閉罩收集,再經過噴淋塔除塵,_后排出。該方案可處理高溫、高濕或黏性大的含塵氣體,并可同時除去氣態污染物,特別適用于生產工藝本身具有水處理裝置的場合。但該方案由除塵器所排出的污水和污泥會造成二次污染,而且不適用于氣體中含有疏水性粉塵或遇水后易引起自燃和結垢的粉塵。
1.2 除塵裝置簡介
1.2.1 局部密閉罩
密閉罩是將污染源的局部或整體密閉起來的一種集氣罩,它與其他類型的集氣罩相比,所需排風量小,控制效果好,且不受外部橫向氣流的干擾。局部密閉罩是密閉罩的一種,它除了具有以上的特點外,還具有容積比較小、工藝設備大部分露在罩外、操作和檢修方便等優點。
1.2.2 旋風除塵器
旋風除塵器是利用旋轉的含塵氣流所產生的離心力將粉塵從氣流中分離出來的一種干式除塵器。旋風除塵器具有結構簡單,操作、維修方便,性能穩定且投資、維護費用少等特點,旋風除塵器結構及內部氣流。含塵氣流進入除塵器后,沿殼體內壁由上向下作旋轉運動,同時有少量氣體沿徑向運動到中心區域。當旋轉氣流的大部分到達錐體底部后,轉而向上沿軸心旋轉,_后經排氣管排出。
|

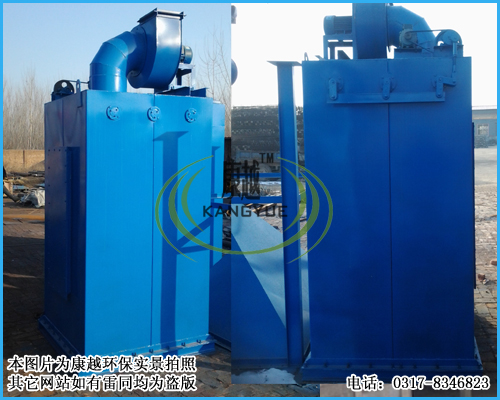

規格 |
2 |
3 |
4 |
5 |
6 |
7 |
| 處理風量（m3/h） |
_ |
1360 |
2720 |
4080 |
5450 |
6800 |
8160 |
| 額定 |
1020 |
2040 |
3060 |
4080 |
5100 |
6120 |
| 收塵器阻力（Pa）全壓 |
_ |
1920 |
1900 |
1800 |
1920 |
1900 |
2030 |
| 額定 |
1500 |
1750 |
1500 |
1845 |
1720 |
1820 |
| 總過濾面積（m2） |
18.6 |
37.2 |
55.7 |
74.3 |
92.9 |
111.5 |
濾袋組數
|
8 |
16 |
24 |
32 |
40 |
48 |
| 風機電機型號 |
Y90S-2 |
Y90S-2 |
Y112M-2 |
Y132S1-2 |
Y132S1-2 |
Y132S1-2 |
| 搖動電機型號 |
YCJ71 |
| 風機型號 |
U、11 |
110、1E |
110、1E |
170、1E |
170、1E |
|
| 卸灰閥電機型號 |
XWD.55-2-1/29 |
| 風機電機功率（KW） |
1.5 |
2.2 |
4.0 |
5.5 |
5.5 |
7.5 |
| 搖動電機功率（KW） |
0.55 |
0.55 |
0.55 |
0.75 |
0.75 |
0.75 |
| 卸灰閥電機功率（KW） |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
設備重量Kg
（參考） |
UF（STD） |
850 |
1160 |
1400 |
1710 |
1820 |
1985 |
| UF（FM） |
400 |
700 |
1000 |
1225 |
1315 |
1445 |
| UF（FB） |
460 |
770 |
1500 |
無 |
無 |
無 |
