相對端面比對旋風除塵器主要性能的影響

來源：泊頭市康越環保發布時間：2017/2/3 14:10:58

為了提高旋風除塵器的分離效率，利用ＲSM 湍流模型構建三維旋風除塵器模型，研究了相對端面比對旋風除塵器主要性能的影響。數值模擬結果表明，隨著相對端面比的減小，總壓和切向速度隨之降低，顆粒的停留時間縮短，因而提高了分離效率，為旋風除塵器的結構優化設計提供參考。

摘要：為了提高旋風除塵器的分離效率，利用Ｒ SM 湍流模型構建三維旋風除塵器模型，研究了相對端面比對旋風除塵器主要性能的影響。數值模擬結果表明，隨著相對端面比的減小，總壓和切向速度隨之降低，顆粒的停留時間縮短，因而提高了分離效率，為旋風除塵器的結構優化設計提供參考。

0、引言：
隨著旋風除塵器的推廣應用，人們對其性能的［1］。近十余年來，國外學者著手從要求也越來越高整體的三維觀點研究流場的結構及性能。Karagoz［2］通過增加渦流長度設計了旋風除塵器，發現其等［3］分離效率比傳統旋風除塵器有所提高。劉玄等提出增加排氣管的插入深度，會增大旋風除塵器的［4］通壓力損失，除塵效率也會因此而提高。Gao 等過改變中心管道的高度和直徑，分析了中心管道對旋風除塵器流場的影響，得到了_優的中心管道尺寸。實際上，當粉塵濃度較低且捕集細微顆粒時，旋風除塵器的除塵效率不高，如何有效地提高旋風除塵器性能成為當前創新和突破的難點。
本文借助計算流體軟件 CFD 對旋風除塵器進行數值模擬，利用ＲSM 湍流模型建立了三維的旋風除塵器模型，得出旋風除塵器不同相對端面比下的總壓和切向速度曲線，分析了除塵器分離效率隨相對端面比不同的變化規律。

1、理論模型：
1.1、氣體流場：

由于旋風除塵器內具有較強的三維強旋流，并且具有明顯的各向異性湍流特點，這里選用ＲSM 模型來模擬旋風除塵器的氣相流場，其控制方程主要

［ 5 ］
為輸運方程，可寫為
－－
 （ ρ u' _i u'_j ）	（ 1 ）
+ C _ij = D _ij － P_ij + _ij － ε_ij	（ 1 ）
 t

式中， ρ 為空氣的密度， kg /m ³ ; u' 下注 i ， j ， k 表示空

－－

間坐標; u' _i 和 u' _j 為顆粒在 x 方向的速度平均值和脈動值， m /s ; C _ij 和 D _ij 分別為對流項 、湍流擴散項; P _ij 為剪應力產生項; _ij 為壓力應變項; ε _ij 為粘性耗散項 。 1 ． 2 顆粒動力場與顆粒本身的慣性力相比，顆粒在除塵器流場中運動時所受的浮力、壓力梯度力、附加質量力以及重力等在量級上均很小，可忽略不計。因此，從牛頓_定律可以直接得出顆粒的運動方程:

^m p	du _p		= F _C + F _D	（ 2 ）
		dt
			j	j

式中， m _p 和 u _p 分別為顆粒質量和運動速度， F _C _j 為顆粒之間、顆粒與壁面之間碰撞產生的力， F _D _j 為流

體粘性作用在顆粒上的拖拽力，可寫為

_d 2

F _D

πρ _p

C _D （ u_g － u_p ） | u_g － u_p |

（ 3 ）

式中， C _D 為氣體－顆粒阻力系數， d _p 為顆粒直徑，

u _g ，u_p 分別為氣體和顆粒的速度。

數值模型與計算

2 ． 1

幾何模型

所示，

本文選用的旋風除塵器三維模型如圖 1

除塵器高度 H = 760 mm，直徑 D₀ = 190 mm，其中矩

形部分為進氣管道，進氣管道高度 a = 95 mm，寬度

b = 38 mm ; 大的圓柱部分為主筒體，高度 h = 285

mm ，下部梯形圓臺部分為錐形灰斗，直徑 D _c = 72 ． 5

mm ; 上部的小圓柱為出氣管道，直徑 D

= 64 mm ，其

深入到主筒體內部的高度Ｒ = 95 mm，漏在外邊的

高度 L = 55 mm。

圖 1旋風除塵器的三維模型

2 ． 2		網格劃分

		采用六面體進行網格劃分，分別選取 3			種網格

	數來計算 1 μm		顆粒的分離效率，計算結果如表 1

	所示。可以看出，隨著網格數的遞增，分離效率相對

	誤差逐步減小。為了_計算精度，本文選用 93

216 個網格單元數進行模擬計算。

		表 1	旋風除塵器網格無關性驗證

		網格數	分離效率 /%	相對誤差 /%

		78 765	59 ． 88	－
		85 941	62 ． 12	3 ． 74
		93 216	63 ． 54	2 ． 28

2 ． 3		邊界條件
		出口采用流動出口，固體壁面、其他壁面分別采

	用無滑移壁面和反射邊界，其他邊界條件設置見表

2 。

			表 2 邊界條件設置


		邊界條件		設置


		入口		速度入口

		排灰口		捕集界面
		排氣口		逃逸邊界

3、計算結果與分析：

相對端面比是旋風除塵器入口截面積與筒體截面積之比，記為 K。矩形進口管的高度 a 及筒體直徑 Do 是影響旋風除塵器除塵效率的兩個重要因素。鑒于此，本文分別通過改變進口高度 a 和筒體直徑Do 來考察不同相對端面比對旋風除塵器性能的影響。

3.1、可靠性驗證：
本文模擬了旋風除塵器結構在 x = 0 截面上 z =150 mm 位置處的切向速度沿半徑方向（筒體中心線指向筒壁的方向）的變化，與文獻［］的實驗數據6 進行了對比，結果如圖 2 所示?？梢钥闯?，模擬結果與文獻［］中的實驗數據吻合較好，從而驗證了本6 文理論和數值模型的可靠性。

圖 2切向速度沿徑向的變化曲線

3.2、相對端面比對除塵性能的影響：

不同相對端面比下，旋風除塵器顆粒運動軌跡如圖 3 所示，從左至右依次為 K = 5，K = 7 以及 K =9?？芍庇^地看出，隨著相對端面比的減小，顆粒在除塵器中旋轉的圈數減少，即其在除塵器中停留的時間逐漸減少，這_使得顆粒更早進入排灰口從而易于被捕集。

圖 3 不同相對端面比下旋風除塵器顆粒運動軌跡

切速度是除塵器內量級_、_主要的分速度，也是影響顆粒捕集的主要因素之一。不同相對端面比下旋風除塵器內部切速度沿半徑方向變化的曲線見圖 4。由圖 4 可知，切速度隨半徑增大先急劇增大，到達峰值后再逐漸減小，曲線呈左右對稱的“駝峰”形分布，這是因?yàn)樵谙滦龤饬髦星兴俣入S著徑向半徑的增大而減小，而在上旋氣流中切速度隨著徑向半徑的增大而增大。此外，隨著相對端面比的增大，旋風除塵器內部切速度逐漸增大。

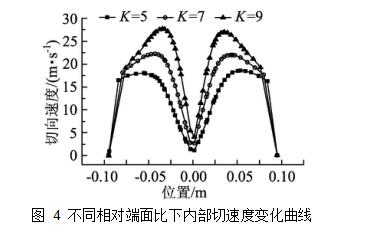

圖 4不同相對端面比下內部切速度變化曲線

壓力場的大小與分布直接影響旋風除塵器的除塵效率，而總壓又是反映旋風除塵器壓力場分布的重要指標。圖 5 給出了不同相對端面比下的總壓曲線，分析后不難得知: 旋風除塵器內的總壓沿半徑方向呈非線性增大趨勢，_后逐步趨于平緩，曲線的斜率先增大后減小，這是因?yàn)樵谏闲拖滦龤饬鞯慕唤缣帀毫ψ兓黠@的緣故。此外，隨著相對端面比的減小，旋風除塵器內部的總壓不斷減小。

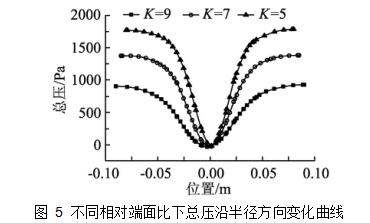

圖 5不同相對端面比下總壓沿半徑方向變化曲線

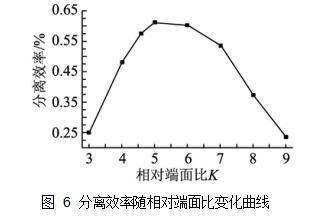

在入口風速為 16 m /s 時，旋風除塵器分離效率隨相對端面比的變化曲線如圖 6 所示。可以發現，隨著相對端面比的逐漸增大，分離效率先增大后減小，且在 K = 5 附近達到_，這是因?yàn)橄鄬Χ嗣姹戎饕扇肟诟叨燃巴搀w直徑兩參數共同決定。
